Фотореле своими руками.


В статье фотодатчик своими руками описывалось создание датчика реагирующего на свет и приводились примеры схем управления маломощным электродвигателем и светодиодом. Более полезным было бы управление какой либо мощной нагрузкой например: лампой накаливания, мощным электродвигателем и т.д. Простая схема фотореле для мощной нагрузки приведена на рисунке 1:

Рисунок 1 - Фотореле срабатывающее при уменьшении освещённости
без регулировки чувствительности

В этой схеме используется электромагнитное контактное реле. Самым простым дешёвым и доступным способом управления мощной нагрузкой является использование электромагнитного контактного реле:
Реле показанное на фотографии выше извлечено из сломанного импортного холодильника, это реле может коммутировать (подключать и отключать в данном случае) нагрузку потребляющую ток не более 16А. 16А вполне достаточно для многих бытовых электроприборов. На корпусе этого реле написано что для катушки постоянного тока необходимо 12 В но на практике для срабатывания данного реле было достаточно 9В с блока питания для модема с выпрямителем:
Если 9В окажется недостаточно то можно запитать схему от 12В. Если заменить резистор R1 переменным или подстроечным то можно будет регулировать чувствительность к свету.

Обратный ток данного фотодиода усиливается транзистором VT1:
Данный транзистор образует делитель напряжения вместе с резистором R1:

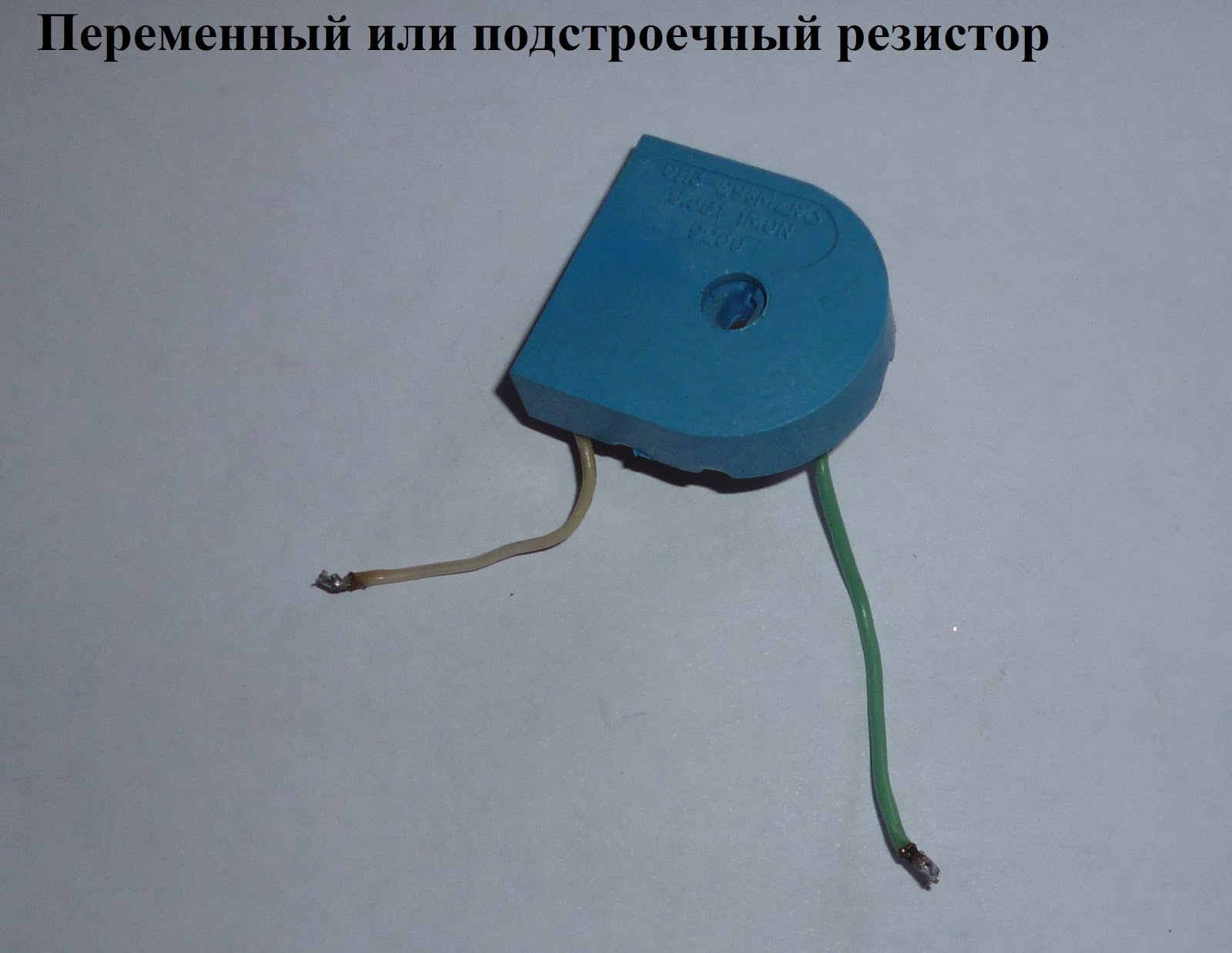

Как было упомянуто выше данный резистор можно заменить переменным или подстроечным для того чтобы можно было регулировать чувствительность схемы.
Непосредственное управление катушкой реле осуществляет транзистор VT2:


КТ973 хорошо подходит для данной цели. Реле подключается к коллектору данного транзистора.
Для того чтобы транзистор VT2 не перегорел при резком его закрытии параллельно катушке реле ставится обратный диод:
Данный диод можно заменить каким либо другим подходящим диодом.
Резистор R2 не обязателен но его можно поставить для ограничения тока или уменьшения его потребления.
Для силовой части схемы нужны разъёмы и провода:
Реле может подключать нагрузку к сети 220В. Не стоит забывать о том что напряжение сети опасно и при работе с ним необходимо соблюдать меры предосторожности для того чтобы не получить поражение электрическим током.
После подготовки всех необходимых деталей можно приступать к сборке реле.
Обратный диод лучше подпаять сразу к реле.
К собранному реле можно подключать нагрузку с источником питания (не обязательно сеть 220В). Используя данное фотореле в паре с источником инфракрасного излучения можно сделать датчик присутствия:

Если направить инфракрасный свет на фотодиод фотореле то при перекрытии этого света реле будет срабатывать и замыкать источник питания на нагрузку, таким образом можно вызвать некоторое действие при пересечении кем либо (или чем либо) инфракрасного луча. Для того чтобы включение нагрузки происходило при увеличении освещения можно использовать реле с нормально замкнутыми контактами. Для того чтобы включать (или выключать) несколько нагрузок можно использовать реле с несколькими контактами. Также для того чтобы включение нагрузки происходило при увеличении освещения можно использовать схему на рисунке 3:
Рисунок 2 - Схема включающая нагрузку при увеличении освещения


Если фотореле включает лампу накаливания при уменьшении освещенности то необходимо как нибудь закрыть фотодиод от света лампы накаливания иначе при уменьшении освещенности реле начнёт часто включаться и выключаться что приведёт к быстрому его износу и выходу из строя. Если используется инфракрасный фотодиод то фотореле не будет реагировать на свет лампы дневного света (если не поднести её достаточно близко) или светодиодной лампу (если в ней нет инфракрасных светодиодов с соответствующей длинной волны излучаемого света). Пульт ик-управления лучше не испытывать на данном фотореле:
