Реле времени с дистанционным управлением.

Реле времени на 555 может быть дополнено системой дистанционного управления для удобства использования. Можно добавить возможность включать реле нажатием любой кнопки на любом пульте выдающем импульсы инфракрасного излучения (в основном такие пульты используются для управления телевизорами и др. бытовыми приборами). Схема реле времени дополненного приёмником инфракрасного излучения приведена на рисунке:
Рисунок 1 - Реле времени с приёмником инфракрасного излучения

Рисунок 2 - Реле времени с приёмником инфракрасного излучения

Конденсатор C2 нужен для предотвращения ложных срабатываний от наводок возникающих при коммутации нагрузки через реле К1. Фотодиод необходимо поместить в чёрную коробочку с окном.
Коробочка на фотографии сделана из бумаги покрашенной чёрной гуашью. Эту коробочку необходимо разместить так чтобы свет не попадал на фотоприёмник а излучение от пульта могло туда попасть.
Для настройки подаётся питание и резистором R2 устанавливается напряжение на выводе 2 микросхемы чуть больше напряжения Uп/3 где Uп - напряжение питания. Если напряжение на выводе 2 микросхемы 555 будет меньше Uп/3 то реле будет включено. Если напряжение на выводе 2 микросхемы 555 будет меньше Uп/3 постоянно то реле будет включено постоянно.
При установке этого напряжения может получиться примерно так:
Данным реле можно коммутировать множество разных приборов.
Расчёт задержки по формулам для Реле времени на 555 или в программе:

R3=
C3=

Задержка tи=

КАРТА БЛОГА (содержание)

воскресенье, 12 января 2014 г.

Мультивибратор на 555.

Мультивибратор можно сделать на микросхеме NE555 (или LM555 (LM, NE - это обозначения производителей, помимо LM и NE могут быть и другие)). Есть также микросхемы КР1006ВИ1 и КР1087ВИ2 которые являются аналогами 555. Эти микросхемы, в отличии от мультивибратора на транзисторах, делают импульсы близкие к прямоугольным.
Рисунок 1 - Мультивибратор на 555

Микросхема выдаёт на выводе 3 напряжение (относительно земли) близкое к напряжению питания в течении длительности импульса, после чего выдаёт напряжение (относительно земли) близкое к нулю в течении длительности паузы, дальше это повторяется до тех пор пока не будет отключено питание. Длительность импульса, длительность паузы и период колебаний можно рассчитать по формулам:


Для проверки схемы можно собрать светодиодную мигалку:
Рисунок 2 - Светодиодная мигалка

Программа расчёта:

R1=
R2=
C1=

Длительность импульса tи=
Длительность паузы tп=
Период T=
Частота f=
Скважность=
Коэффициент заполнения=%

В приведённых выше схемах есть недостаток который не позволяет сделать длительности импульса меньше длительности паузы для его устранения можно немного изменить схему:
Рисунок 3 - Мультивибратор на 555 с возможностью изменения коэффициента заполнения в широких пределах (почти от 0% до 100%)

 КАРТА БЛОГА (содержание)

Расчёт R1 и R2 по известным С1, tи и tп
C1=мкФ
tи=c
tп=c

R1=Ом
R2=Ом

пятница, 3 января 2014 г.

Реле времени своими руками 2 (на 555).

Реле времени на транзисторе рассматриваемое в статье реле времени своими руками просто в изготовлении но обладает многими недостатками например: небольшие задержки, необходимость сброса энергии конденсатора для следующего запуска, сложность расчёта длительности задержки. Хорошее реле времени можно сделать на микросхеме NE555 (или LM555 (вместо LM или NE могут быть другие буквы)).
Рисунок 1 - Реле времени
 Или в таком виде:
Рисунок 2 - Реле времени

Но собирать реле времени нужно используя схему:
Рисунок 3 - Реле времени с защитой (R4) от "выкручивания" переменного резистора в крайнее положение


Элементы R2 (и R4 если он есть) и C1 задают время задержки. Нажатие кнопки SB1 приводит к замыканию контактов K1.1 и после некоторого времени (задержки) они размыкаются, далее можно снова нажать на кнопку SB1. Длительность задержки рассчитывается по формуле:
В этой формуле нужно добавить умножение на R4 если этот резистор есть.
Такое реле годится для множества видов нагрузок и источников питания.
Кнопка м.б. например такой:
Транзисторы любые которые могут включать реле.
Резистор R2 выбирается в зависимости от требуемых задержек.

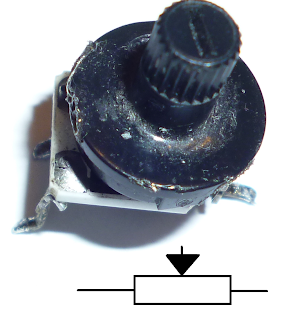

R2 может быть таким:
Для удобства, к резистору можно приделать шкалу задержек. Также последовательно этому резистору желательно поставить постоянный резистор (R4 на схеме на рисунке 3) для защиты от "выкручивания" переменного резистора в крайние положения.
Или таким:
Конденсатор C2:
Схема может работать от источника питания с сетевым трансформатором, диодным мостом, конденсаторами и без параметрического стабилизатора напряжения.

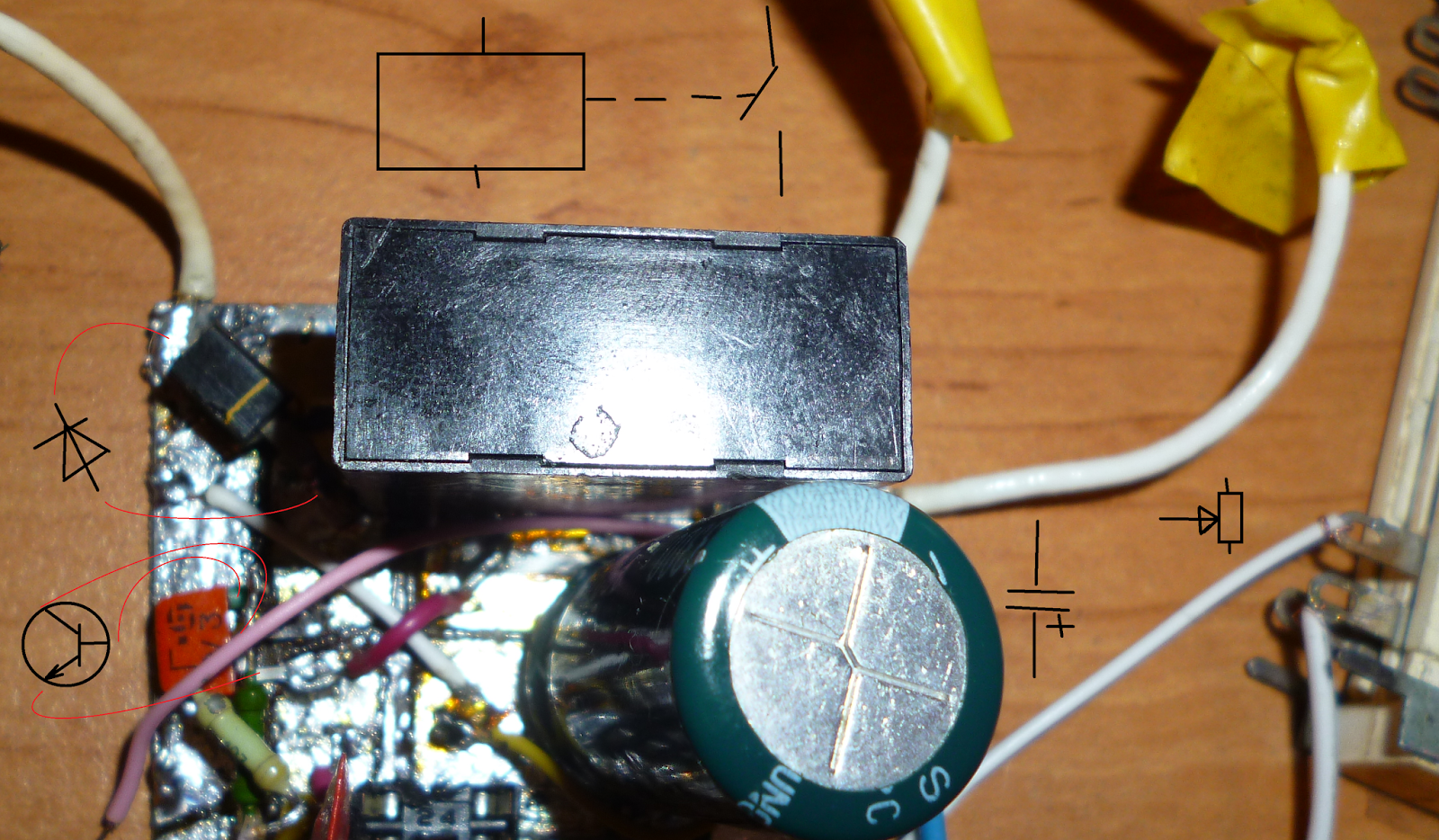

Элементы можно припаять на плату.
Проверка работы реле времени:
Для расчёта задержки можно воспользоваться программой:

R2=  (+R4 если он есть)
C1=

Задержка tи=


Усовершенствованная помехоустойчивая схема без транзистора:
Подробнее про усовершенствованную схему можно прочитать на странице http://electe.blogspot.ru/2016/03/555.html".
